Cách Chọn Gasket Đúng cho Ứng Dụng – Selection Guide
Việc lựa chọn gasket phù hợp là yếu tố quyết định độ tin cậy của hệ thống seal trong công nghiệp. Một gasket không phù hợp có thể gây leakage dẫn đến downtime, mất mát sản phẩm và các vấn đề an toàn nghiêm trọng. Theo thống kê từ Fluid Sealing Association, 80% trường hợp rò rỉ flange connection xuất phát từ việc selection gasket sai thông số kỹ thuật. Bài viết dưới đây cung cấp quy trình 5 bước để chọn gasket đúng dựa trên operating parameters, chemical compatibility và cost-effectiveness.
Tầm Quan Trọng của Gasket Selection
Selection process đúng đắn giúp tránh được failure mode phổ biến. Blow-out xảy ra khi gasket không chịu được pressure differential giữa hai flange face. Creep relaxation làm gasket mất seating stress theo thời gian dẫn đến micro-leakage. Chemical attack phá hủy material structure trong vài tháng thay vì tuổi thọ thiết kế 5-10 năm.
Cost impact của selection sai rất lớn. Emergency shutdown một nhà máy hóa chất chi phí 50-200 triệu VND mỗi giờ. Environmental fine cho chemical spill lên đến 500 triệu VND. Safety regulation như TCVN 6507 yêu cầu risk assessment cho pressure equipment trên 10 bar. Industry trend chuyển từ reactive maintenance sang predictive với IoT sensor.
Bước 1 – Xác Định Operating Parameters
Temperature range là parameter quan trọng nhất. Operating temperature chia làm ba zones: continuous (-200 đến +650°C), excursion peaks (+700 đến +850°C), và upset condition (>900°C). PTFE chỉ chịu 260°C continuous nhưng graphite chịu 650°C và metal gasket chịu 900°C.
Pressure consideration gồm operating pressure, surge pressure và vacuum. Surge pressure từ pump start/stop có thể cao gấp 1.5-2 lần operating pressure. Fluctuation frequency ảnh hưởng fatigue life. Storage tank chỉ có 10-20 cycle mỗi năm nhưng compressor tạo 500-1000 cycle mỗi ngày. Media characteristics gồm phase, viscosity và particle content.
Bảng 1: Operating Parameters Checklist
| Parameter | Critical Values | Measurement | Selection Impact |
|---|---|---|---|
| Temperature continuous | -200 to +650°C | Thermocouple | Material type |
| Temperature excursion | +700 to +850°C | Design basis | Safety factor |
| Operating pressure | 0 to 150 bar | Gauge | Thickness, style |
| Surge pressure | Max transient | Recorder | Reinforcement |
| Vacuum level | 0 to -1 bar | Vacuum gauge | Anti-buckling |
| Thermal cycles | Per year | Operation log | Fatigue resist |
| Media phase | Gas/liquid/slurry | Process spec | Surface finish |
| Particle size | Microns | Lab analysis | Thickness min |
Bước 2 – Phân Tích Chemical Compatibility
Compatibility matrix phân loại theo 4 level: A excellent cho service không giới hạn, B good cho service dưới 80°C, C fair cho service ngắn hạn, D poor không được sử dụng. Corrosion mechanism gồm chemical attack, oxidation và solvent extraction.
Testing method theo ASTM F146. Sample ngâm trong chemical 7-30 ngày ở operating temperature. Measure weight change, volume swell và hardness. Acceptance criteria là change dưới 10%. Special consideration cho mixed chemical vì synergistic effect có thể severe hơn individual chemical.
Bảng 2: Chemical Compatibility Quick Reference
| Chemical | Conc. | PTFE | Graphite | NBR | EPDM | Metal | Temp Limit |
|---|---|---|---|---|---|---|---|
| Sulfuric acid | <80% | A | A | D | C | B (SS316) | 120°C |
| Hydrochloric acid | <35% | A | A | D | D | C (Hastelloy) | 80°C |
| Sodium hydroxide | <50% | A | C | B | A | C (Nickel) | 100°C |
| Diesel oil | 100% | A | A | A | D | A | 150°C |
| Steam | – | C | A | D | B | A | 540°C |
| Seawater | – | A | A | C | B | B (SS316L) | 80°C |
| Chlorine gas | Dry | A | C | D | D | A (Titanium) | 120°C |
| Ammonia | <30% | A | A | B | A | B | 60°C |
Bước 3 – Chọn Material Type

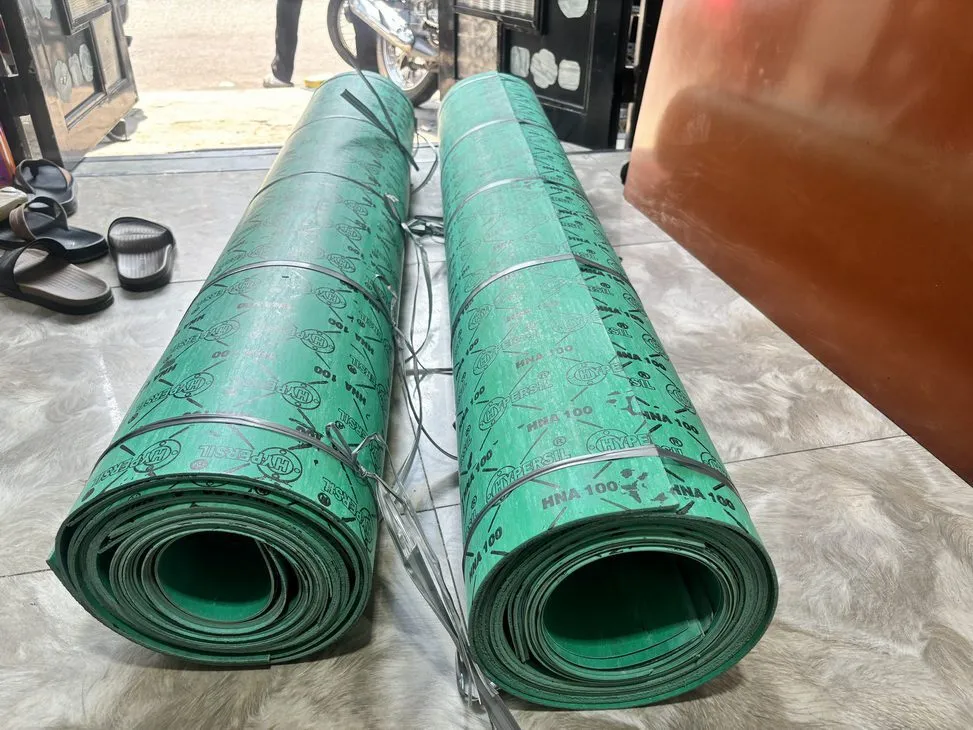

Non-metallic gasket gồm PTFE, rubber và fiber. PTFE có chemical resistance tốt nhất. Expanded PTFE có sealing performance cao hơn virgin PTFE. Filled PTFE với glass fiber tăng creep resistance cho high-pressure đến 100 bar. Rubber gasket cho low-pressure water service. NBR chịu oil ở -40 đến +120°C. EPDM chịu steam và caustic. FKM có temperature capability đến 200°C.
Semi-metallic kết hợp metal và filler. gioăng chì spiral wound gasket chịu 150 bar và 650°C. ron chì kammprofile chịu thermal cycling tốt hơn. Solid metal cho pressure trên 200 bar. Ring joint gasket theo API 6A. Lens ring cho cryogenic -269°C.
Bảng 3: Material Selection by Application Type
| Application | Pressure | Temp Range | Primary Choice | Alternative | Avoid |
|---|---|---|---|---|---|
| Water/HVAC | 0-16 bar | -10 to +100°C | EPDM rubber | Fiber NAF | CAF |
| Steam service | 10-80 bar | 150 to 540°C | Graphite SWG | Kammprofile | Rubber |
| Oil & gas | 40-150 bar | -40 to +150°C | Graphite metal | PTFE filled | Fiber |
| Chemical acid | 0-40 bar | 20 to +120°C | ePTFE | Graphite | NBR |
| Cryogenic LNG | 10-100 bar | -196 to -269°C | Metal lens | SWG SS316L | Rubber |
| Flue gas | 0.1-2 bar | 300 to +650°C | Graphite sheet | Ceramic fiber | PTFE |
Bước 4 – Tính Toán Thickness và Size
Thickness calculation dựa trên ASME PCC-1. Minimum thickness phải seal được surface roughness. Ra 6.3 micrometers cần thickness 1.5mm. Smooth surface 3.2 Ra dùng 0.8-1mm.
Gasket factor m và y value từ ASME B16.20. PTFE có m=2.0, graphite m=2.75, spiral wound m=3.0. Y value range từ 25 MPa cho soft material đến 69 MPa cho semi-metallic. Flange dimension determine gasket size. ANSI 150-300 dùng ring gasket width 12-25mm. Bolt torque theo formula T = K × D × P.
Bảng 4: Thickness Selection Chart
| Surface Roughness | Min Thickness | Pressure <40 bar | Pressure 40-100 bar | Pressure >100 bar |
|---|---|---|---|---|
| Ra 1.6 (polished) | 0.5mm | ePTFE 0.8mm | Graphite 1.5mm | Metal 2.0mm |
| Ra 3.2 (machined) | 1.0mm | PTFE 1.5mm | Graphite 3.0mm | SWG 3.2mm |
| Ra 6.3 (rough) | 1.5mm | Rubber 3.0mm | Fiber 3.0mm | Kamm 4.5mm |
| Ra 12.5 (damaged) | 3.0mm | Fiber 4.5mm | Graphite 4.5mm | Metal jacket 5mm |
Bước 5 – Xem Xét Cost và Availability
Material cost có range lớn. Rubber sheet 50-150k VND/kg. PTFE sheet 280-450k/kg. Graphite sheet 180-350k/kg. Spiral wound 35-80k VND/piece. Fabrication cost cho custom cutting 200-500k setup. Stock size available no MOQ.
Total cost of ownership bao gồm purchase, installation và maintenance. Cheap gasket 100k có thể cost 5 triệu khi fail. Premium 500k với 10 năm cheaper than 200k mỗi 2 năm. Lead time: stock ship 1-3 ngày, import 45-60 ngày.
Bảng 5: Cost Comparison Matrix
| Material Type | Unit Cost | Lifespan | Replace Freq | TCO/Year | Best Application |
|---|---|---|---|---|---|
| NBR rubber | 80-150k/kg | 3-5 years | Every 3 years | 50k/year | Water, low pressure |
| EPDM sheet | 120-200k/kg | 5-7 years | Every 5 years | 40k/year | Steam, alkaline |
| PTFE virgin | 350-450k/kg | 8-12 years | Every 10 years | 45k/year | Universal chemical |
| Graphite sheet | 280-380k/kg | 8-12 years | Every 10 years | 35k/year | High temp, oil gas |
| SWG SS316 | 60-120k/pc | 10-15 years | Every 12 years | 8k/year | Critical service |
| Kammprofile | 150-280k/pc | 12-18 years | Every 15 years | 15k/year | Thermal cycling |
Decision Matrix và Selection Flowchart
Decision matrix weight criteria: temperature 30%, pressure 25%, chemical 25%, cost 15%, availability 5%. Score option 1-5. Multiply score với weight rồi sum total.
Flowchart approach: temperature dưới 100°C branch rubber/PTFE, trên 400°C graphite/metal. Pressure dưới 40 bar soft, 40-100 bar semi-metallic, trên 100 bar metal. Check chemical compatibility. Special modifiers: vibration cần outer ring, thermal cycling prefer kammprofile, fire-safe bắt buộc metal.
Bảng 6: Decision Flowchart Table
| Temperature | Pressure | Chemical | Service | Recommended 1st | Recommended 2nd | Avoid |
|---|---|---|---|---|---|---|
| <100°C | <16 bar | Water | HVAC | EPDM rubber | Fiber NAF | Metal |
| <150°C | <40 bar | Oil | General | NBR rubber | PTFE | Graphite |
| 150-400°C | 40-80 bar | Steam | Power | Graphite SWG | Kammprofile | Rubber |
| >400°C | >80 bar | Process | Refinery | Metal SWG | Graphite | Organic |
| -196°C | 50-100 bar | LNG | Cryogenic | Metal lens | SWG SS316L | Rubber |
| Variable | Variable | Acid | Chemical | ePTFE | Graphite | NBR |
Case Studies – Real Selection Examples
Case 1 steam turbine 540°C và 120 bar. Fiber failed sau 6 tháng. Temperature spike 580°C. Solution spiral wound SS316L với graphite. Cost 95k chạy 8 năm.
Case 2 seawater offshore 35000 ppm ở 15-25 bar. NBR chloride attack swelling 25% sau 18 tháng. Switch EPDM 3mm. SS316L bolt tránh corrosion.
Case 3 sulfuric acid 78% ở 80°C và 25 bar. Glass-lined reactor không tolerance high bolt load. ePTFE 1.5mm seating stress 30 MPa.
Case 4 pipeline H2S sour gas 5000 ppm, 140 bar, 95°C. API 6A NACE MR0175. Kammprofile Inconel 625 với graphite.
Bảng 7: Common Mistakes và How to Avoid
| Mistake | Consequence | Root Cause | Prevention | Cost Impact |
|---|---|---|---|---|
| Under-spec temp | Burn-out | Normal not upset | Check design basis | 50-200M |
| Wrong chemical | Degradation | Ignore concentration | Review matrix | 6 months |
| Thin gasket | Leak | Surface not checked | Measure Ra | 10-30M |
| Over-torque | Crush | No spec | Calibrated wrench | Destroyed |
| No inner ring | Blow-out | Cost cutting | Follow class | Incident |
| Bad bolt | Corrosion | Mismatch | Check compatibility | Failure |
Kết Luận
Lựa chọn gasket đúng yêu cầu phân tích operating parameters, chemical compatibility, material properties và cost-effectiveness. Quy trình 5 bước từ xác định điều kiện vận hành, kiểm tra tương thích hóa chất, chọn material type, tính toán thickness đến đánh giá cost giúp tối ưu hóa selection. Decision matrix và case study thực tế giúp tránh sai lầm và đảm bảo reliability cho hệ thống seal.
