Hướng Dẫn Lắp Đặt Gioăng Chì Chuyên Nghiệp

Gioăng chì graphite là một trong những vật liệu làm kín phổ biến nhất trong công nghiệp — nhưng hiệu quả của nó phụ thuộc trực tiếp vào quy trình lắp đặt. Gioăng tốt nhất vẫn rò rỉ nếu lắp sai quy trình. Theo ASME PCC-1 (hướng dẫn siết bu lông mặt bích), khoảng 60% sự cố rò rỉ gioăng có nguyên nhân từ lắp đặt không đúng kỹ thuật: siết bu lông không đều, bề mặt mặt bích không sạch, hoặc không thực hiện hot torque sau chu kỳ nhiệt đầu tiên. Bài viết này hướng dẫn quy trình lắp đặt 8 bước chuẩn, áp dụng cho gioăng chì graphite và gioăng tấm graphite mặt bích.

Tổng Quan Gioăng Chì Graphite

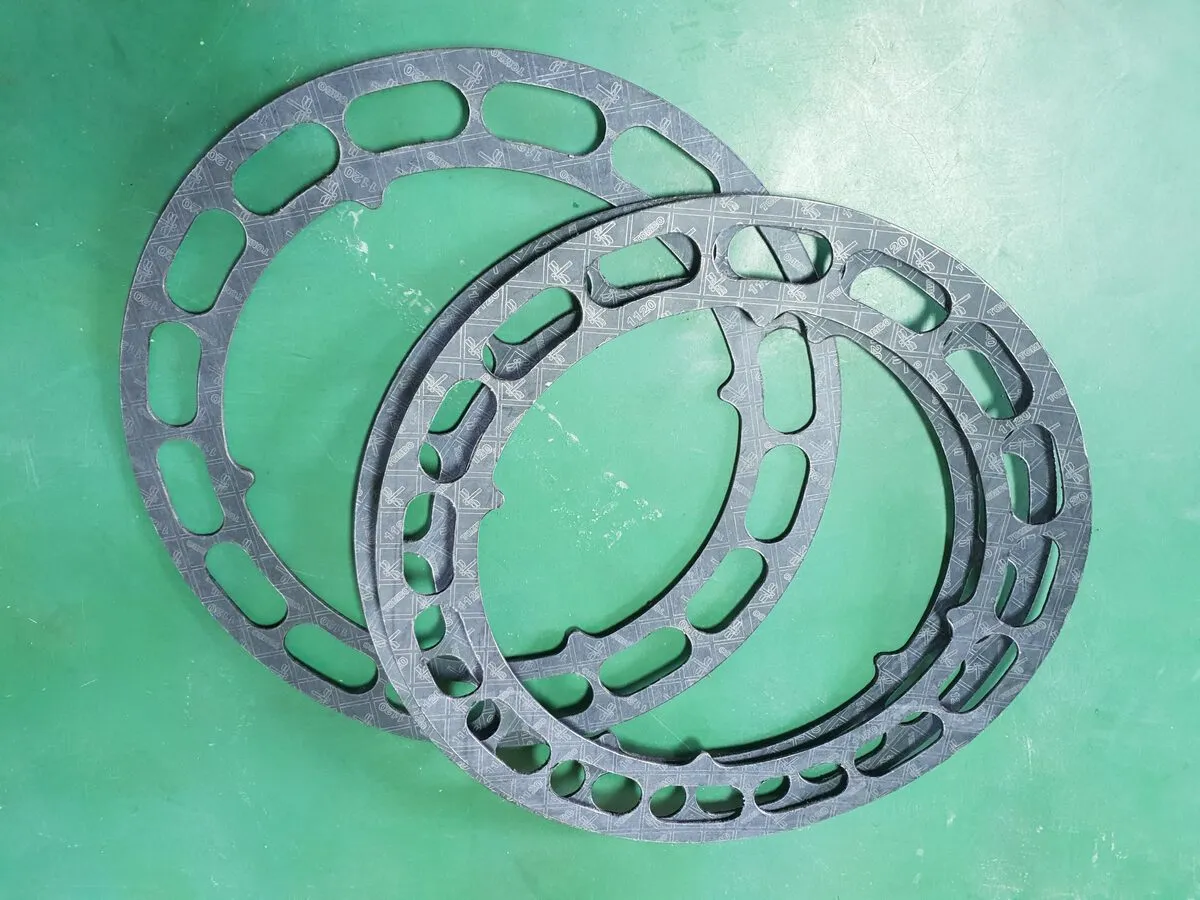

Gioăng chì graphite (graphite gasket / graphite packing) được sản xuất từ graphite mở rộng (expanded graphite) độ tinh khiết ≥99% carbon — không phải chì kim loại mặc dù tên gọi. Vật liệu này có đặc tính đặc biệt: mềm đủ để điền đầy mọi bề mặt mặt bích (seal tốt), nhưng bền ở nhiệt độ cao (đến 650°C trong môi trường khử, 450°C trong môi trường oxy hóa) và áp suất lớn (đến 100 bar tùy loại). Graphite không chứa sợi amiang nên an toàn trong xử lý.

Dụng Cụ Cần Chuẩn Bị

Cờ lê lực (torque wrench): Loại đòn gài (click type) hoặc điện tử — phù hợp phạm vi mô-men của bu lông. Không dùng cờ lê thường — không kiểm soát được lực siết.
Bàn chải thép: Loại không rỉ (stainless wire brush) để làm sạch mặt bích mà không để lại mảnh sắt gây ăn mòn.
Giấy nhám mịn (grit 120–180): Để loại bỏ cặn gioăng cũ bám chắc.
Dung dịch tẩy dầu mỡ: Acetone, isopropanol, hoặc dung dịch degreaser công nghiệp — lau sạch mặt bích trước khi lắp gioăng mới.
Mỡ chống kẹt bu lông (anti-seize): Loại nickel-based hoặc copper-based — bôi lên ren bu lông, không bôi lên mặt gioăng.
Thước thẳng kiểm tra độ phẳng: Để kiểm tra mặt bích không bị cong vênh.
Gioăng mới đúng kích thước: Kiểm tra lại OD, ID, độ dày và số lỗ bu lông trước khi lắp.

Quy Trình 8 Bước Lắp Đặt Gioăng Chì

Bước 1: Tháo Mặt Bích Và Gioăng Cũ

Nới lỏng bu lông theo trình tự chéo (cross pattern) — không tháo một phía trước, sẽ gây biến dạng mặt bích. Nới dần từng bu lông theo trình tự 180° đối diện nhau, giảm lực đều. Sau khi tất cả bu lông lỏng, tháo hoàn toàn và lấy gioăng cũ ra. Không dùng dụng cụ sắc nhọn cạy gioăng — có thể để lại vết xước trên mặt bích.

Bước 2: Làm Sạch Bề Mặt Mặt Bích

Đây là bước quan trọng nhất nhưng thường bị bỏ qua. Dùng bàn chải thép loại bỏ toàn bộ cặn gioăng cũ, gỉ sét và bụi bẩn. Sau đó dùng giấy nhám (120–180 grit) mài nhẹ theo chiều đồng tâm (circumferential) để không tạo rãnh xuyên tâm. Cuối cùng lau bằng dung dịch tẩy dầu mỡ cho đến khi khăn lau không còn bẩn. Bề mặt mặt bích sạch là điều kiện tiên quyết để seal.

Bước 3: Kiểm Tra Mặt Bích

Đặt thước thẳng lên mặt bích theo nhiều hướng — kiểm tra độ phẳng. Độ lệch cho phép: tối đa 0,15 mm trên mặt bích RF (Raised Face). Kiểm tra vết xước xuyên tâm (radial scratches) — nếu sâu trên 0,2 mm, mặt bích cần được gia công lại (refacing) trước khi lắp gioăng mới. Gioăng graphite mềm không thể seal qua vết xước sâu.

Bước 4: Đặt Gioăng Mới

Đặt gioăng chì graphite mới vào đúng vị trí trên mặt bích — căn chỉnh tâm, các lỗ bu lông phải thẳng hàng. Gioăng phải nằm trong vùng làm kín của mặt bích RF (không nhô ra ngoài, không quá vào trong lòng ống). Không cắt bớt gioăng để "vừa" nếu kích thước sai — đặt gioăng đúng kích thước.

Bước 5: Lắp Bu Lông

Bôi mỡ anti-seize lên ren bu lông và mặt dưới đai ốc — giúp siết đạt đủ lực và dễ tháo sau này. Không bôi lên bề mặt gioăng. Đưa tất cả bu lông vào lỗ và siết tay (finger tight) đều — đảm bảo tất cả bu lông tiếp xúc đều trước khi dùng cờ lê.

Bước 6: Siết Bu Lông Theo Trình Tự Chéo

Siết theo trình tự chéo — luôn siết bu lông đối diện nhau, không siết theo vòng tròn liên tiếp. Thực hiện 3 vòng siết tăng dần: vòng 1 ở 30% mô-men quy định, vòng 2 ở 60%, vòng 3 ở 100%. Với mặt bích lớn (trên 8 bu lông), thêm vòng 4 kiểm tra lại toàn bộ ở 100% mô-men. Trình tự chéo đảm bảo ứng suất nén phân bố đều trên toàn bộ gioăng.

Bước 7: Siết Bổ Sung (Hot Torque)

Graphite có đặc tính creep và relaxation — nghĩa là vật liệu tiếp tục biến dạng nhỏ dưới tải trong 24–48 giờ đầu vận hành, đặc biệt sau khi hệ thống đạt nhiệt độ làm việc. Vì vậy, sau chu kỳ nhiệt đầu tiên (khi hệ thống đã đạt nhiệt độ vận hành và nguội lại), bắt buộc phải siết lại (hot torque) theo trình tự chéo ở 100% mô-men quy định. Bỏ qua bước này là nguyên nhân hàng đầu gây rò rỉ sớm với gioăng graphite.

Bước 8: Kiểm Tra Rò Rỉ và Lập Hồ Sơ

Tăng áp suất từ từ: dừng tại 25% áp suất làm việc để kiểm tra sơ bộ, sau đó 50%, rồi 100%. Kiểm tra toàn bộ mối nối bằng mắt thường và dung dịch xà phòng (với khí). Nếu phát hiện rò rỉ, thực hiện siết bổ sung trước khi tháo gioăng — nhiều trường hợp rò rỉ nhẹ do relaxation, không cần thay gioăng. Cuối cùng lập hồ sơ: ngày lắp, loại gioăng, số lô, mô-men siết, kết quả test áp suất — lưu vào CMMS.

Bảng Mô-Men Siết Tham Khảo

Cỡ Bu Lông	Mô-men Tham Khảo (N·m)	Lực Siết (kN)	Ghi Chú
M12 (1/2")	40–60 N·m	~30 kN	Gioăng DN15-DN50
M16 (5/8")	80–120 N·m	~55 kN	Gioăng DN50-DN100
M20 (3/4")	150–200 N·m	~85 kN	Gioăng DN100-DN200
M24 (7/8")	250–350 N·m	~130 kN	Gioăng DN150-DN300
M30 (1-1/8")	500–700 N·m	~200 kN	Gioăng lớn hơn

Lưu ý: Đây là giá trị tham khảo cho bu lông thép A193 B7 với anti-seize. Giá trị chính xác phụ thuộc class mặt bích, loại gioăng và tiêu chuẩn thiết kế. Tham chiếu ASME PCC-1 hoặc spec nhà sản xuất để có bảng mô-men chính xác.

Lưu Ý Quan Trọng

Không bao giờ tái sử dụng gioăng chì/graphite cũ — graphite biến dạng vĩnh viễn sau khi chịu lực siết và nhiệt.
Bảo quản gioăng mới trong bao bì kín, tránh bụi bẩn và ẩm — graphite hấp thụ ẩm làm giảm tính năng seal.
Với gioăng spiral wound (xoắn ốc), kiểm tra vòng định tâm (centering ring) còn nguyên vẹn trước khi lắp.
Không dùng búa hay lực mạnh để ép gioăng vào vị trí — có thể nứt vỡ.
