Quy Trình Kiểm Tra Chất Lượng Ron Amiang
Tác giả: Trần Thị Lan
Quy Trình Kiểm Tra Chất Lượng Ron Amiang: Hướng Dẫn Chi Tiết từ A-Z

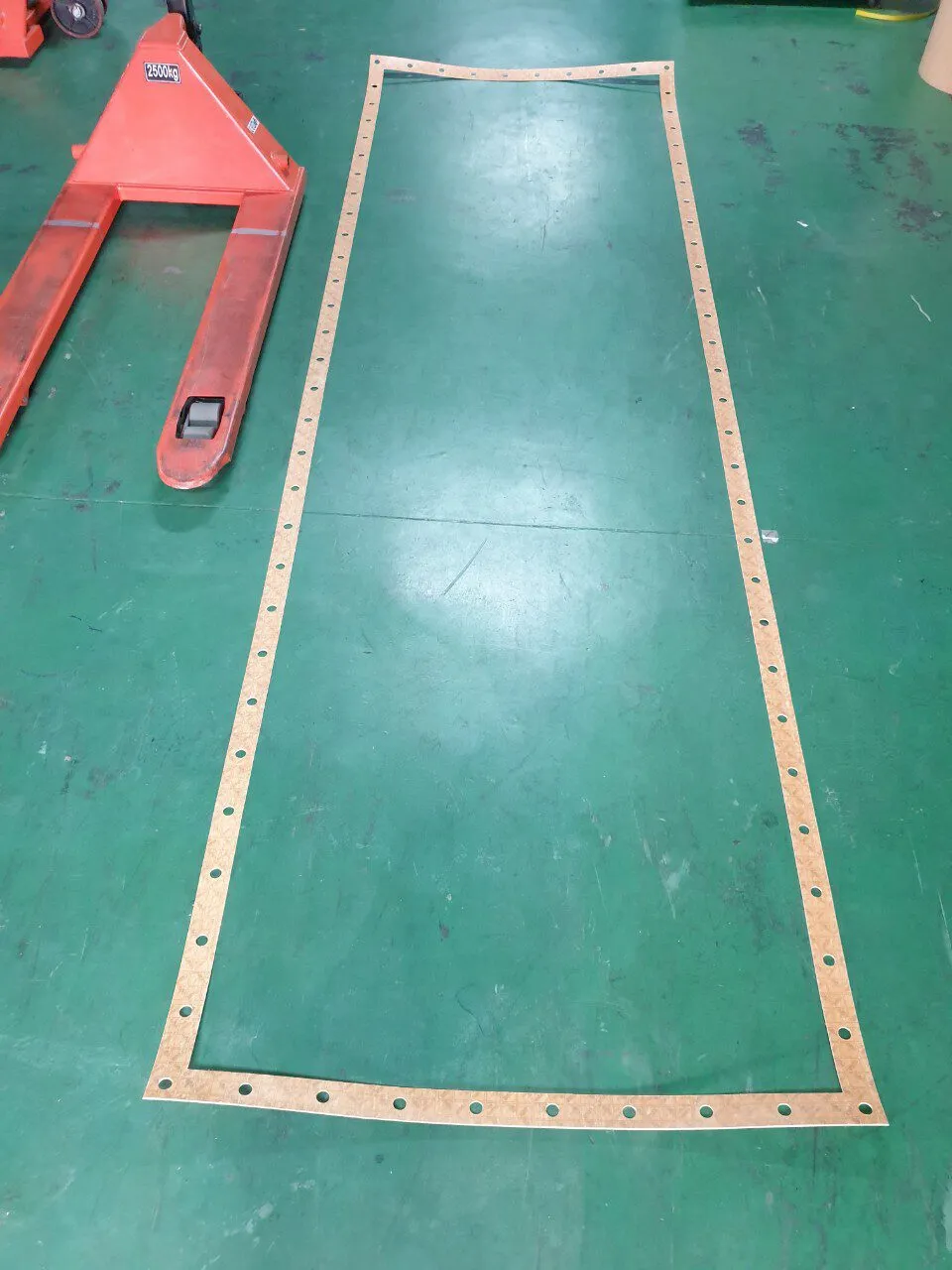

Ron amiang là một loại vật liệu elastomer được sử dụng rộng rãi trong ngành công nghiệp để tạo các bộ phận chống rò rỉ, dòng khí và chất lỏng. Để đảm bảo chất lượng cao nhất, các quy trình kiểm tra chất lượng (QA/QC) phải được thực hiện một cách nghiêm ngặt và đầy đủ. Bài viết này sẽ hướng dẫn chi tiết về quy trình kiểm tra chất lượng ron amiang theo tiêu chuẩn quốc tế ASTM và ISO.
Tổng Quan QA/QC Ron Amiang
Quy trình kiểm tra chất lượng ron amiang bao gồm một loạt các bài kiểm tra kỹ thuật để đánh giá tính chất vật lý, cơ học và hóa học của vật liệu. Các bài kiểm tra này được thực hiện tại các giai đoạn khác nhau của quá trình sản xuất, từ kiểm tra nguyên liệu thô cho đến sản phẩm thành phẩm.
Mục tiêu chính của QA/QC ron amiang là: - Đảm bảo sản phẩm đáp ứng các tiêu chuẩn kỹ thuật được quy định - Phát hiện các khuyết tật sớm để tránh chi phí sản xuất lãng phí - Duy trì tính nhất quán và độ tin cậy của sản phẩm - Tuân thủ các yêu cầu pháp luật và tiêu chuẩn ngành - Nâng cao mức độ hài lòng của khách hàng
Các bài kiểm tra được chia thành hai nhóm chính: kiểm tra phi phá hủy (Non-destructive testing) và kiểm tra phá hủy (Destructive testing). Kiểm tra phi phá hủy bao gồm kiểm tra hình dạng, kích thước và ngoại hình. Kiểm tra phá hủy bao gồm các bài kiểm tra độ cứng, kéo dãn, nén và rò rỉ.
| Loại Kiểm Tra | Hình Thức | Thiết Bị Sử Dụng | Tần Suất |
|---|---|---|---|
| Kiểm tra hình dạo và kích thước | Phi phá hủy | Thước calipper, micrometer | Mỗi mẫu |
| Kiểm tra ngoại hình | Phi phá hủy | Ánh sáng, kính lúp | Mỗi mẫu |
| Kiểm tra độ cứng | Phá hủy | Durometer (Shore A/D) | 5% mẫu |
| Kiểm tra kéo dãn | Phá hủy | Universal testing machine | 5% mẫu |
| Kiểm tra nén | Phá hủy | Compression testing equipment | 5% mẫu |
| Kiểm tra rò rỉ | Phá hủy | Leak rate tester | 2% mẫu |
Kiểm Tra Kích Thước và Độ Dày
Kiểm tra kích thước và độ dày là bước đầu tiên trong quy trình QA/QC. Các yêu cầu về kích thước thường được quy định trong bản vẽ kỹ thuật của sản phẩm và phải tuân theo các tiêu chuẩn ISO hoặc ASTM liên quan.
Các thông số cần kiểm tra bao gồm: - Đường kính ngoài (OD - Outer Diameter) - Đường kính trong (ID - Inner Diameter) - Độ dày (Wall Thickness) - Chiều cao (Height) - Chu vi (Circumference)
Để đảm bảo độ chính xác, các công cụ đo lường sau được sử dụng: - Thước calipper số (Digital Caliper) với độ chính xác ±0.01 mm - Micrometer với độ chính xác ±0.001 mm - Gauge (Cảnh báo giới hạn trên/dưới) - Máy đo 3D cho các hình dạng phức tạp
Bảng tiêu chuẩn tolerances:| Thông Số | Giới Hạn Dưới (mm) | Giới Hạn Trên (mm) | Cơ Sở (mm) | Tolerance (±) |
|---|---|---|---|---|
| Đường kính ngoài (OD) | -0.3 | +0.3 | Theo bản vẽ | 0.3 |
| Đường kính trong (ID) | -0.3 | +0.3 | Theo bản vẽ | 0.3 |
| Độ dày (Wall) | -0.2 | +0.2 | Theo bản vẽ | 0.2 |
| Chiều cao (Height) | -0.2 | +0.2 | Theo bản vẽ | 0.2 |
| Chu vi (Circumference) | -0.5 | +0.5 | Theo bản vẽ | 0.5 |
Các mẫu kiểm tra được chọn ngẫu nhiên từ mỗi lô sản xuất. Thông thường, ít nhất 10 mẫu được kiểm tra kích thước tại 4 vị trí khác nhau trên sản phẩm để đảm bảo tính nhất quán.
Test Độ Cứng (Shore A/D Hardness)
Độ cứng (hardness) là một tính chất quan trọng của vật liệu elastomer. Nó được đo bằng Durometer theo thang đo Shore A hoặc Shore D. Ron amiang thường có độ cứng từ 40 Shore A đến 90 Shore A tùy thuộc vào công thức và ứng dụng cụ thể.
Quy trình kiểm tra độ cứng:
1. Chuẩn bị mẫu: Mẫu phải có bề mặt phẳng và sạch sẽ 2. Hiệu chuẩn Durometer: Sử dụng các chuẩn tham chiếu để hiệu chuẩn thiết bị trước mỗi lần đo 3. Đặt Durometer lên mẫu: Đảm bảo thiết bị tiếp xúc hoàn toàn với bề mặt 4. Ghi lại kết quả: Đọc giá trị sau 3 giây 5. Lặp lại: Kiểm tra ít nhất 5 điểm khác nhau trên mẫu
Thiết bị được sử dụng: - Durometer Shore A: Cho các vật liệu mềm (40-80 Shore A) - Durometer Shore D: Cho các vật liệu cứng (30-85 Shore D) - Chuẩn hiệu chuẩn: Phải được hiệu chuẩn hàng tháng
Các tiêu chuẩn liên quan: - ASTM D2240: Standard Test Method for Rubber Property - Durometer Hardness - ISO 868: Determination of Indentation Hardness by Means of a Durometer
Bảng tiêu chuẩn độ cứng theo loại ron amiang:| Loại Ron Amiang | Thang Đo | Giới Hạn Dưới | Giới Hạn Trên | Ký Hiệu |
|---|---|---|---|---|
| Ron Amiang Mềm | Shore A | 40 | 50 | SA40-50 |
| Ron Amiang Vừa | Shore A | 50 | 70 | SA50-70 |
| Ron Amiang Cứng | Shore A | 70 | 90 | SA70-90 |
| Ron Amiang Siêu Cứng | Shore D | 30 | 50 | SD30-50 |
| Ron Amiang Chuyên Dụng | Shore A | 60 | 80 | SA60-80 |
Tensile Strength và Elongation Test
Bài kiểm tra kéo dãn (Tensile test) đánh giá khả năng chịu lực kéo của vật liệu và mức độ dãn dẻo của nó. Các thông số được đo bao gồm:
- Tensile Strength (Độ bền kéo): Lực tối đa mà vật liệu có thể chịu trước khi bị đứt - Elongation at Break (Độ dãn dẻo): Phần trăm dãn dẻo của mẫu tại điểm bị đứt - Modulus (Mô đun đàn hồi): Độ cứng tương đối của vật liệu
Quy trình kiểm tra:
1. Chuẩn bị mẫu theo ASTM D412 (dumbbell shape hoặc die C) 2. Đo kích thước mẫu (chiều rộng, độ dày) 3. Lắp mẫu vào máy kiểm tra kéo dãn 4. Áp dụng tốc độ kéo dãn (thường 500 mm/min) 5. Ghi lại đồ thị stress-strain cho đến khi mẫu bị đứt 6. Tính toán các thông số từ đồ thị
Thiết bị sử dụng: - Universal Testing Machine (UTM) với độ chính xác ±1% benh trong phạm vi 0-100 kN - Extensometer: Để đo chính xác độ dãn dẻo - Khuôn cắt (Die C): Theo tiêu chuẩn ASTM D412
Bảng yêu cầu kiểm tra kéo dãn (ASTM F152):| Thông Số | Đơn Vị | Min | Max | Tiêu Chuẩn |
|---|---|---|---|---|
| Tensile Strength | MPa | 5.0 | 20.0 | ASTM D412 |
| Elongation at Break | % | 200 | 800 | ASTM D412 |
| Modulus @ 100% | MPa | 1.0 | 5.0 | ASTM D412 |
| Modulus @ 300% | MPa | 2.0 | 8.0 | ASTM D412 |
| Tear Strength | kN/m | 10 | 50 | ASTM D624 |
| Tensile Strength Loss (Heat Aging) | % | - | -25 | ASTM D573 |
Compression Test
Bài kiểm tra nén (Compression test) đánh giá khả năng chịu lực nén của vật liệu. Đây là một bài kiểm tra quan trọng cho các ứng dụng where vật liệu phải chịu áp lực liên tục.
Các thông số được đo:
- Compression Set: Mức độ mà vật liệu không thể trở về hình dạng ban đầu sau khi bị nén - Compression Force Deflection (CFD): Lực cần thiết để nén vật liệu một khoảng cách nhất định - Young's Modulus: Độ cứng của vật liệu dưới lực nén
Quy trình kiểm tra Compression Set (theo ASTM D395):
1. Chuẩn bị mẫu: Hình trụ có đường kính 29 mm và chiều cao 12.7 mm 2. Đo chiều cao ban đầu: h0 (mm) 3. Đặt mẫu trong thiết bị nén với chiều cao cuối cùng: h (mm) 4. Giữ nén trong thời gian quy định (thường 24 hoặc 72 giờ) 5. Loại bỏ lực nén và để mẫu phục hồi trong 30 phút 6. Đo chiều cao cuối cùng sau phục hồi: h1 (mm) 7. Tính Compression Set = [(h0 - h1) / (h0 - h)] × 100%
Thiết bị sử dụng: - Compression testing machine - Niệp (Platen) phẳng và cứng - Thiết bị đo chiều cao với độ chính xác ±0.1 mm
Bảng thông số kiểm tra nén:| Thông Số | Nhiệt Độ | Thời Gian | Min (%) | Max (%) | Tiêu Chuẩn |
|---|---|---|---|---|---|
| Compression Set | 70°C | 24 giờ | - | 35 | ASTM D395 |
| Compression Set | 70°C | 72 giờ | - | 45 | ASTM D395 |
| Compression Set | 100°C | 24 giờ | - | 40 | ASTM D395 |
| Compression Set | 100°C | 72 giờ | - | 50 | ASTM D395 |
| Compression Force (CFD) | 25°C | - | 200 | 500 | ISO 3384 |
| Recovery Rate | 25°C | 30 phút | 70 | 100 | ASTM D395 |
Leak Rate Test
Bài kiểm tra rò rỉ (Leak Rate Test) được sử dụng để đảm bảo rằng các sản phẩm chống rò rỉ có thể ngăn chặn hiệu quả các chất lỏng hoặc khí rò rỉ. Điều này đặc biệt quan trọng cho các ứng dụng trong ngành y tế, hàng không vũ trụ và công nghiệp.
Phương pháp kiểm tra:
1. Helium Leak Test: Sử dụng helium để phát hiện các hở mở cực nhỏ. Đây là phương pháp nhạy nhất. 2. Bubble Test: Ngâm mẫu trong nước với áp suất và quan sát xem có bong bóng phát sinh hay không. 3. Tracer Gas Test: Sử dụng các chất khí truyền theo dõi để phát hiện rò rỉ. 4. Pressure Drop Test: Theo dõi sự giảm áp suất trong một hệ thống kín theo thời gian.
Quy trình Helium Leak Test:
1. Chuẩn bị mẫu: Đảm bảo sạch sẽ và khô ráo 2. Đặt mẫu vào buồng kiểm tra của mass spectrometer 3. Áp dụng áp suất helium quy định (thường 1 atm) 4. Đo tốc độ rò rỉ helium: (mole/s hoặc scc/s) 5. So sánh với tiêu chuẩn chấp nhận 6. Ghi lại kết quả và số lô sản xuất
Thiết bị sử dụng: - Helium mass spectrometer (RGA - Residual Gas Analyzer) - Helium gas bottle và bộ điều chỉnh áp suất - Calibrated leak standard (để hiệu chuẩn)
Bảng giới hạn rò rỉ theo lớp áp lực:| Lớp Áp Lực | Đơn Vị | Giới Hạn Rò Rỉ | Phương Pháp | Yêu Cầu |
|---|---|---|---|---|
| Áp suất thấp (< 10 bar) | mole/s | < 1.0 × 10⁻⁶ | Helium | Bắt buộc 5% |
| Áp suất vừa (10-50 bar) | mole/s | < 5.0 × 10⁻⁷ | Helium | Bắt buộc 10% |
| Áp suất cao (50-200 bar) | mole/s | < 1.0 × 10⁻⁷ | Helium | Bắt buộc 15% |
| Áp suất siêu cao (> 200 bar) | mole/s | < 5.0 × 10⁻⁸ | Helium | Bắt buộc 20% |
| Ứng dụng y tế | mole/s | < 1.0 × 10⁻⁸ | Helium | Bắt buộc 100% |
| Ứng dụng không khí | mole/s | < 1.0 × 10⁻⁷ | Bubble | Bắt buộc 5% |
Visual Inspection Criteria
Kiểm tra hình dạo và ngoại hình (Visual Inspection) là bước quan trọng để phát hiện các khuyết tật bề mặt, hình dạng không đúng chuẩn và các lỗi sản xuất khác.
Các tiêu chí kiểm tra bao gồm:
1. Khuyết tật bề mặt:- Vết trầy xước (Scratches): Chiều sâu không vượt quá 0.1 mm - Vết lõm (Dents): Chiều sâu không vượt quá 0.2 mm - Nứt (Cracks): Không được chấp nhận - Lỗ hổng (Pits): Đường kính không vượt quá 1 mm - Bề mặt nhám (Roughness): Ra ≤ 3.2 μm
2. Hình dạo:- Ngoại hình tròn: Không có vênh hay biến dạng - Cạnh (Edge): Phải gọn gàng, không có góc sắc hay phồng ra - Bề mặt cuối (Flat surfaces): Phải phẳng, không có cong vênh
3. Màu sắc:- Màu phải nhất quán và đúng theo tiêu chuẩn quy định - Không được có vết bẩn hoặc biến đổi màu - Độ bão hòa màu phải nằm trong phạm vi cho phép
4. Thiết bị sử dụng:- Ánh sáng LED (ít nhất 500 lux) để kiểm tra chi tiết - Kính lúp 10x để kiểm tra các khuyết tật nhỏ - Thước đo lỗ (Hole gauge) để đo các lỗ hổng - Máy quét 3D để kiểm tra hình dạo phức tạp
5. Quy trình:- Kiểm tra 100% sản phẩm cuối cùng - Ghi lại các khuyết tật tìm thấy - So sánh với mẫu chuẩn (Master sample) - Loại bỏ các sản phẩm không đạt yêu cầu
Các kiểu khuyết tật được phân loại:
| Loại Khuyết Tật | Mô Tả | Tiêu Chuẩn Chấp Nhận | Xử Lý |
|---|---|---|---|
| Trầy xước nhẹ | Chiều sâu < 0.05 mm | Chấp nhận | Qua |
| Trầy xước vừa | Chiều sâu 0.05-0.1 mm | Chấp nhận có điều kiện | Xem xét |
| Trầy xước nặng | Chiều sâu > 0.1 mm | Không chấp nhận | Loại bỏ |
| Nứt | Bất kỳ nứt nào | Không chấp nhận | Loại bỏ |
| Lỗ hổng | Đường kính > 1 mm | Không chấp nhận | Loại bỏ |
| Vệt bẩn | Bụi hoặc tạp chất | Có thể lau sạch | Xem xét |
Acceptance Criteria và Reject Standards
Tiêu chuẩn chấp nhận (Acceptance Criteria) và tiêu chuẩn loại bỏ (Reject Standards) được xác định dựa trên các yêu cầu kỹ thuật của sản phẩm, tiêu chuẩn ngành và thỏa thuận với khách hàng.
Tiêu chí chấp nhận chung:1. Kích thước: - Tất cả các kích thước phải nằm trong phạm vi tolerance được quy định - Nếu có sai lệch, sản phẩm sẽ bị loại bỏ
2. Độ cứng: - Giá trị Shore A hoặc D phải nằm trong khoảng quy định - Nếu vượt quá ±5 đơn vị so với chuẩn, sản phẩm sẽ bị loại bỏ
3. Tensile Strength: - Giá trị phải nằm trong khoảng min-max quy định - Nếu dưới min 20%, sản phẩm sẽ bị loại bỏ
4. Compression Set: - Nếu vượt quá giới hạn max, sản phẩm sẽ bị loại bỏ - Nếu trong 5% của giới hạn max, có thể chấp nhận với sự phê duyệt của khách hàng
5. Leak Rate: - Phải dưới giới hạn tối đa quy định - Nếu phát hiện bất kỳ rò rỉ nào vượt quá giới hạn, sản phẩm sẽ bị loại bỏ
6. Visual Inspection: - Không được có nứt hoặc lỗ hổng lớn - Vết trầy xước hoặc lõm phải nằm trong giới hạn chấp nhận
Tiêu chí loại bỏ:- Nứt hoặc hở toàn bộ sản phẩm - Rò rỉ vượt quá giới hạn cho phép - Kích thước vượt quá ±20% tolerance - Độ cứng chênh lệch ±10 đơn vị so với chuẩn - Tensile strength dưới min 40% - Compression set vượt quá 150% giới hạn max - Bề mặt có vết bẩn từ tạp chất không loại bỏ được - Biến dạng vĩnh viễn không thể phục hồi
Thủ tục xử lý sản phẩm không đạt:1. Kiểm tra lại (Re-inspection): Có thể tiến hành kiểm tra lại nếu nghi ngờ kết quả 2. Sửa chữa (Rework): Một số khuyết tật nhỏ có thể được sửa chữa 3. Chấp nhận có điều kiện (Conditional Acceptance): Với sự phê duyệt của khách hàng 4. Loại bỏ (Rejection): Sản phẩm phải được loại bỏ và xử lý theo quy định
Các bản ghi (Records) về kết quả kiểm tra phải được lưu giữ để theo dõi chất lượng sản phẩm theo thời gian. Điều này giúp xác định các xu hướng và cải thiện quy trình sản xuất.
Kết luận:Quy trình kiểm tra chất lượng ron amiang là một phần không thể thiếu của sản xuất hiện đại. Bằng cách tuân theo các tiêu chuẩn quốc tế và thực hiện các bài kiểm tra kỹ thuật đầy đủ, các nhà sản xuất có thể đảm bảo rằng các sản phẩm của họ đáp ứng các yêu cầu cao nhất về chất lượng và độ tin cậy. Các công cụ và phương pháp kiểm tra được mô tả trong bài viết này là các tiêu chuẩn ngành công nghiệp và được áp dụng rộng rãi trên toàn thế giới.
