So Sánh Gioăng Bọc Kim Loại và Toàn Kim Loại - Phân Tích Kỹ Thuật

Khi điều kiện vận hành vượt qua giới hạn của gioăng tấm phẳng (flat sheet) và gioăng xoắn ốc (spiral wound) — tức là nhiệt độ trên 550°C hoặc áp suất trên 250 bar — thiết kế gioăng phải chuyển sang dòng semi-metallic hoặc fully metallic. Hai loại phổ biến nhất trong dải này là gioăng bọc kim loại (metal jacketed gasket) và gioăng toàn kim loại RTJ (ring type joint solid metal). Bài viết này phân tích chi tiết sự khác biệt giữa hai loại, giúp kỹ sư lựa chọn đúng cho từng ứng dụng cụ thể.

Phân Loại Gioăng Kim Loại

Gioăng kim loại được chia thành hai nhóm chính dựa trên cơ chế seal:

Semi-metallic (bán kim loại): Có lõi mềm (graphite, PTFE, sợi khoáng) bọc bởi vỏ kim loại mỏng — seal nhờ lõi mềm điền đầy bề mặt, vỏ kim loại bảo vệ và gia cố. Gioăng bọc kim loại thuộc nhóm này.
Fully metallic (toàn kim loại): Không có lõi mềm — seal hoàn toàn bằng biến dạng dẻo của kim loại nguyên khối vào rãnh RTJ. Gioăng Ring Joint (RTJ) thuộc nhóm này.

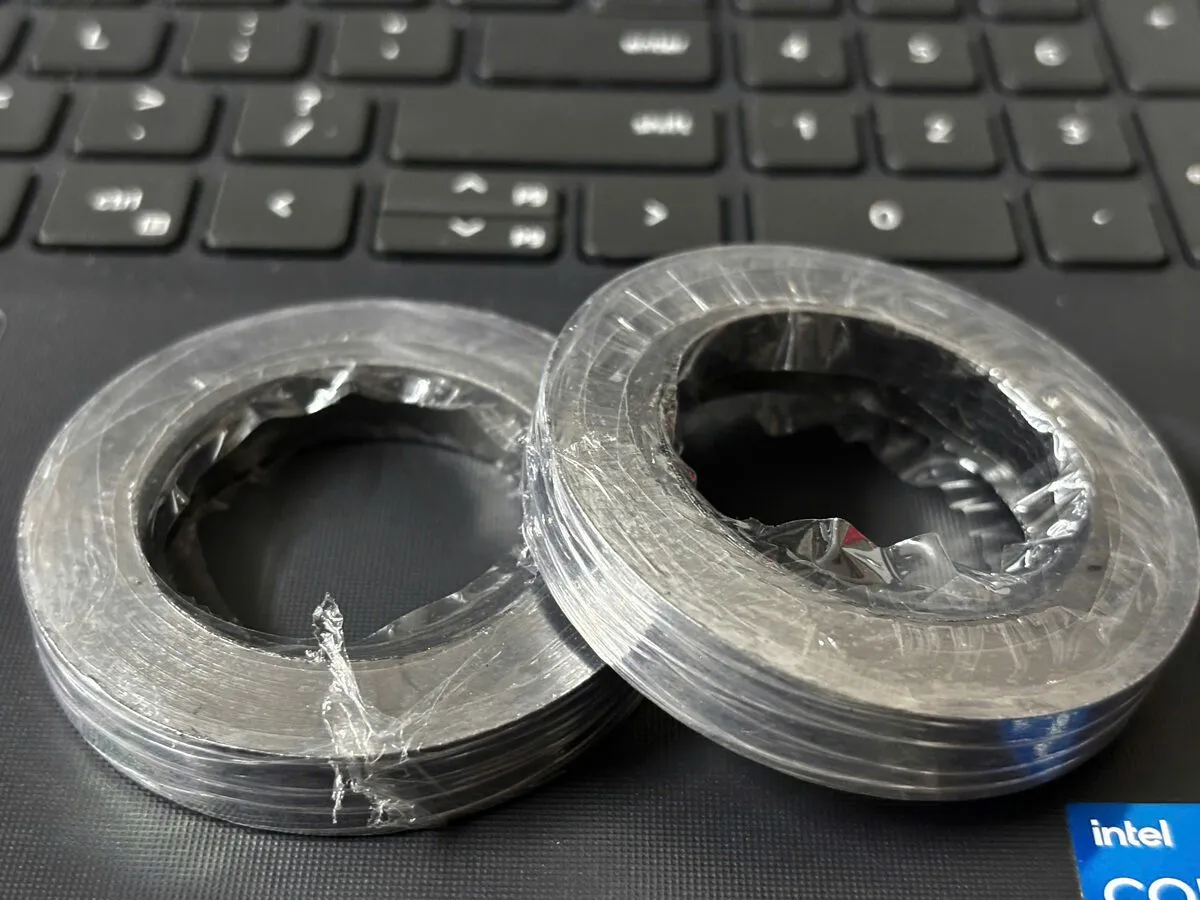

Gioăng Bọc Kim Loại (Metal Jacketed Gasket)

Gioăng bọc kim loại gồm lõi mềm (graphite expanded, PTFE, hoặc sợi khoáng) được bọc ngoài bằng vỏ kim loại mỏng (thép carbon mạ kẽm, SS304, SS316, Inconel, Monel). Vỏ kim loại bảo vệ lõi mềm khỏi ăn mòn và xói mòn, đồng thời lõi mềm đảm bảo khả năng làm kín ở ứng suất nén vừa phải.

Cấu Trúc Điển Hình

Lõi graphite: Phổ biến nhất — chịu nhiệt cao, dẫn nhiệt tốt, phù hợp nhiệt điện và lọc hóa dầu.
Lõi PTFE: Kháng hóa chất cực tốt — phù hợp hệ thống acid, kiềm và dung môi ăn mòn.
Lõi sợi khoáng: Chi phí thấp hơn graphite, phù hợp ứng dụng nhiệt độ trung bình.
Vỏ kim loại: SS316 là lựa chọn phổ biến nhất — cân bằng giữa giá và khả năng chịu ăn mòn. Inconel 625 cho môi trường đặc biệt khắc nghiệt.

Thông Số Kỹ Thuật

Nhiệt độ làm việc: -200 đến +550°C (lõi graphite); -200 đến +260°C (lõi PTFE)
Áp suất tối đa: 150 bar (mặt bích RF/FF thông thường)
Mặt bích phù hợp: RF (Raised Face), FF (Flat Face), Tongue & Groove
Tiêu chuẩn: ASME B16.20, EN 12560-5, DIN 2697
Tái sử dụng: Không — lõi mềm biến dạng vĩnh viễn sau khi siết

Ứng Dụng Điển Hình

Nắp nồi hơi (boiler manhole) và đầu thiết bị trao đổi nhiệt (heat exchanger head)
Mặt bích đường ống hơi nước nhiệt điện 200–450°C
Bình phản ứng hóa học (reactor) nhiệt độ vừa và cao
Hệ thống đường ống nhà máy lọc dầu, hóa dầu class ASME 600–1500

Gioăng Toàn Kim Loại RTJ (Ring Type Joint)

Gioăng RTJ được gia công từ một khối kim loại nguyên khối — không có lõi mềm. Hình dạng oval hoặc octagonal (8 cạnh), được đặt vào rãnh RTJ đặc biệt trên mặt bích. Khi siết bu lông, gioăng kim loại biến dạng dẻo (plastic deformation) vào các cạnh rãnh — tạo seal kim loại-kim loại (metal-to-metal seal) cực kỳ bền vững.

Hình Dạng RTJ

Oval RTJ: Tiếp xúc đường tròn với đáy rãnh V — phân bố ứng suất đều, dễ sản xuất. Phổ biến hơn.
Octagonal RTJ: 8 cạnh tiếp xúc phẳng với hai mặt rãnh trapezoidal — cần độ chính xác gia công cao hơn nhưng lực siết thấp hơn để đạt seal tương đương.

Vật Liệu RTJ

Thép mềm (soft iron / low carbon steel): Rẻ nhất, phù hợp khí/dầu thô không ăn mòn.
SS304 / SS316: Chống ăn mòn tốt hơn, dùng rộng rãi trong dầu khí.
Inconel 625: Môi trường đặc biệt khắc nghiệt — H₂S cao, nhiệt độ cực cao, sour service.
Monel 400: Kháng nước biển và acid vô cơ — đầu giếng dầu khí ngoài khơi.

Thông Số Kỹ Thuật RTJ

Nhiệt độ: -200 đến +650°C (phụ thuộc vật liệu)
Áp suất tối đa: 690 bar (API 6A class 20.000 psi)
Mặt bích bắt buộc: Rãnh RTJ chuyên dụng — không dùng được với mặt bích RF thông thường
Tiêu chuẩn: API 6A, ASME B16.20, MSS SP-44
Tái sử dụng: Không — biến dạng dẻo vĩnh viễn sau khi siết

Bảng So Sánh Kỹ Thuật

Tiêu Chí	Bọc Kim Loại (Metal Jacketed)	Toàn Kim Loại (RTJ)
Nhiệt độ tối đa	550°C (lõi graphite)	650°C+ (SS316), 1000°C+ (Inconel)
Áp suất tối đa	150 bar	690+ bar
Lực siết bu lông	Trung bình	Rất cao
Yêu cầu bề mặt mặt bích	RF, FF, T&G (thông thường)	Rãnh RTJ chuyên dụng (bắt buộc)
Khả năng tái sử dụng	Không	Không (biến dạng dẻo)
Giá thành	Trung bình	Cao (phụ thuộc vật liệu)
Ứng dụng chính	Nồi hơi, heat exchanger, lọc dầu	Đầu giếng dầu khí, van cao áp

Cách Chọn Loại Phù Hợp

Kiểm tra loại mặt bích: Mặt bích có rãnh RTJ groove → bắt buộc dùng RTJ. Mặt bích RF/FF thông thường → dùng metal jacketed hoặc spiral wound.
Xác định áp suất: Trên 150 bar → cần RTJ hoặc kammprofile. Dưới 150 bar → metal jacketed hoặc spiral wound phù hợp.
Xem xét nhiệt độ: Trên 550°C và không có rãnh RTJ → kammprofile với lõi graphite là lựa chọn.
Chi phí bảo dưỡng dài hạn: RTJ cần mặt bích rãnh RTJ — nếu mặt bích hỏng cần sửa rãnh, chi phí cao. Metal jacketed với mặt bích RF linh hoạt hơn trong bảo dưỡng.
